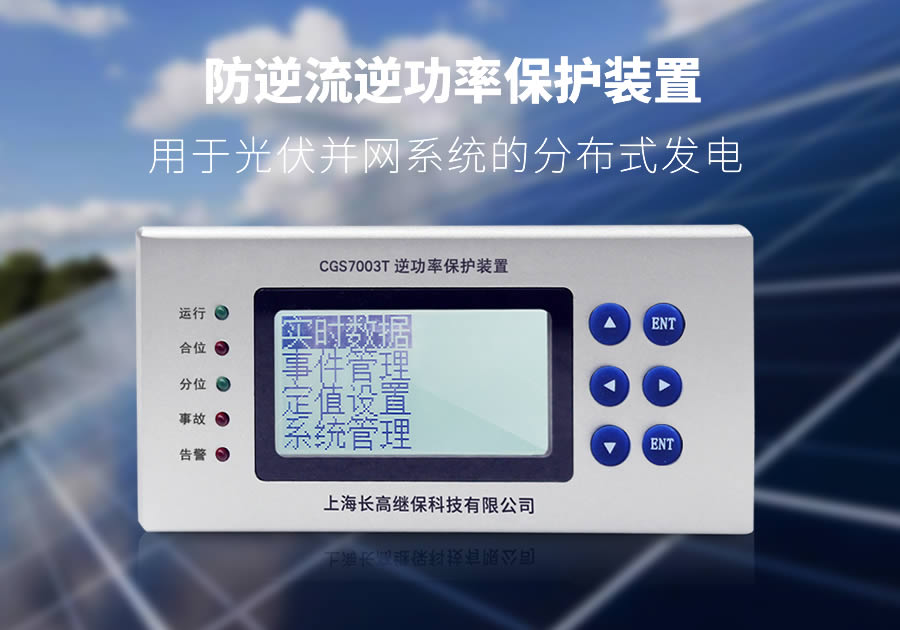

防逆流逆功率保护装置概述CGS7003T防逆流保护装置又称为逆功率保护装置，主要适用于分布式新能源并网系统。作用为检测并网点的功率，当反方向出现功率时，即为逆功率（逆流），达到保护定值后，跳开并网开关。防逆流逆功率保护装置安装于防逆流光伏箱中。实现光伏发电系统的“自发自用,余电不上网”。

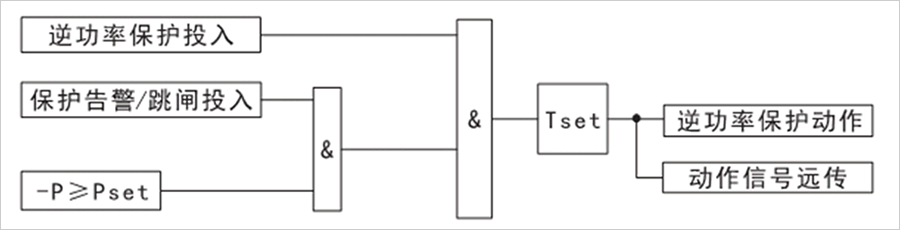

防逆流逆功率保护装置保护功能

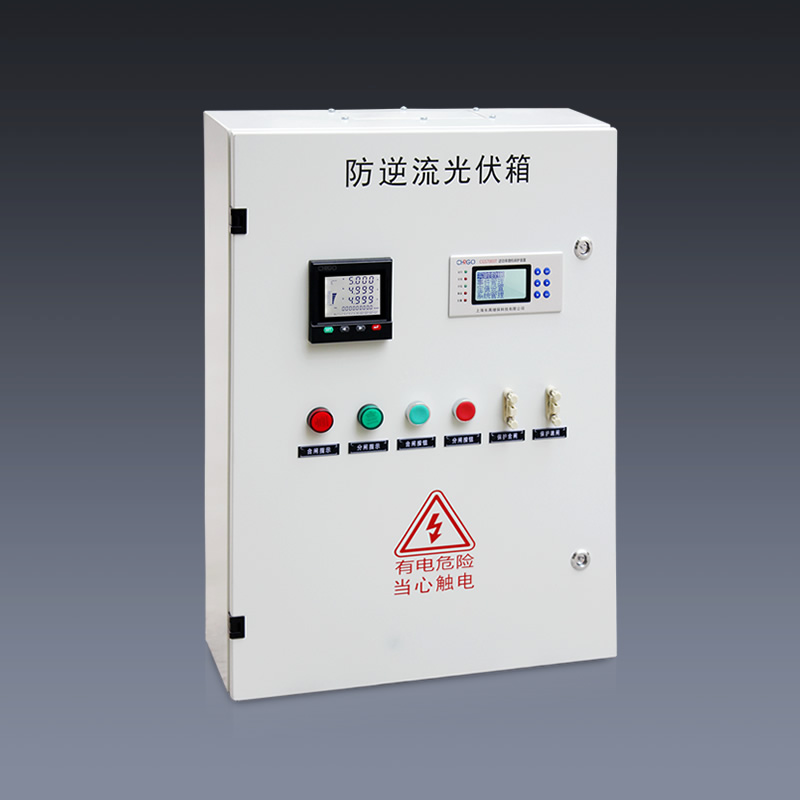

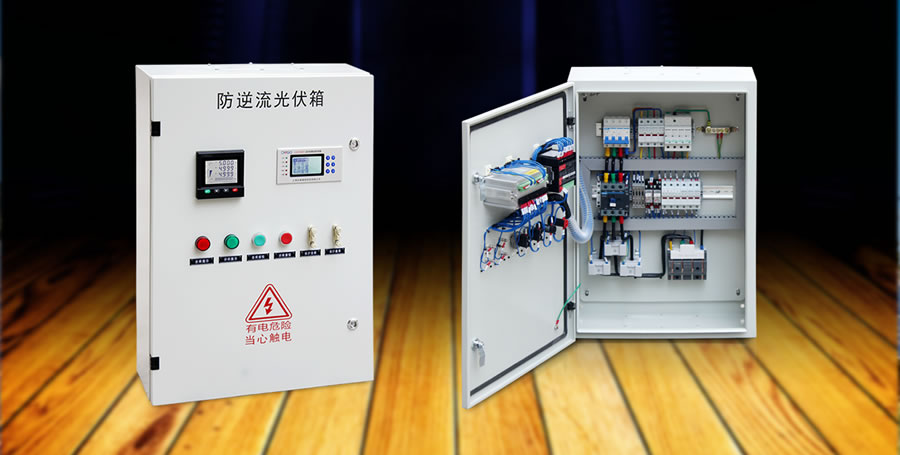

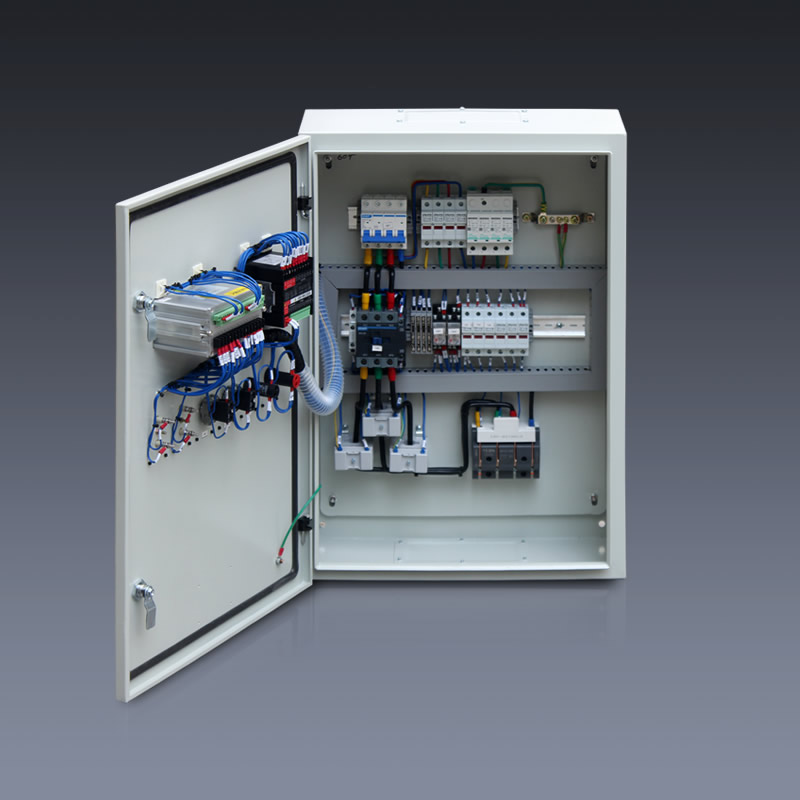

防逆流光伏箱的主要硬件 防逆流保护装置
用于检测产权分界点的电流、电压等数据，计算出实时功率值、功率方向等。
多功能仪表
用于查看当前实时光伏发电电压、电流、功率等数据，还用于发电电度的计算。
浪涌保护器
用于保护当前柜体内的电子设备、仪器仪表、通讯线路。
隔离刀闸
用于建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
输入开关
用于光伏发电输出时的短路、接地保护。
并网接触器
配合防逆流控制器断开、合上光伏发电系统，适用于频繁操作。

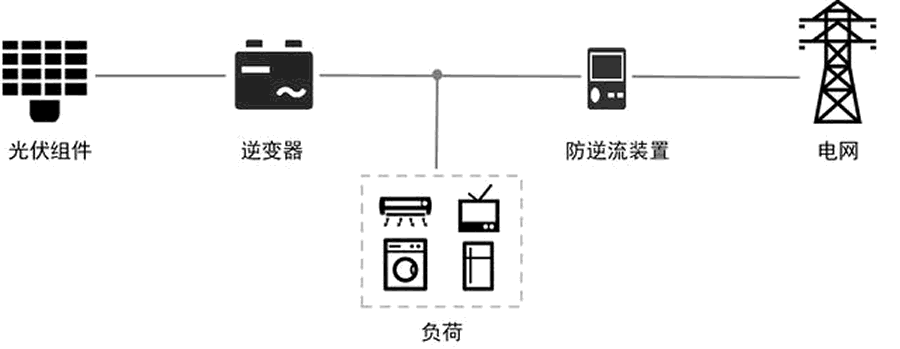

防逆流逆功率保护装置工作原理 防逆流保护装置通过监测产权分界点功率的实际值，与设定的整定控制功率临界定值进行比较，用于光伏发电系统的自动投入/切除。 达到控制产权分界点的功率方向，防止余电上网及提高新能源发电消纳水平的目的。
当P值为负且≥-Pset时
●进入投入判据，若光伏已处于投入运行状态，则执行断开开关的操作结束。
当P值为正且≥Pset时
●进入投入判据，若光伏已处于投入运行状态，则执行结束；若光伏未处于投入运行状态，则执行合上开关的操作。

防逆流保护装置技术参数

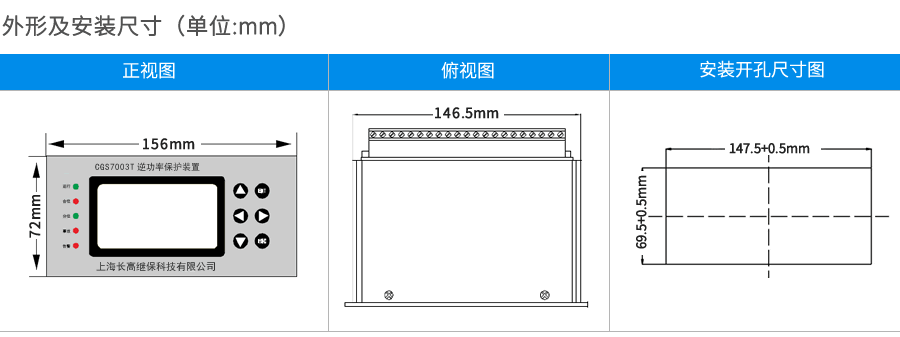

防逆流保护装置外形及安装尺寸图
