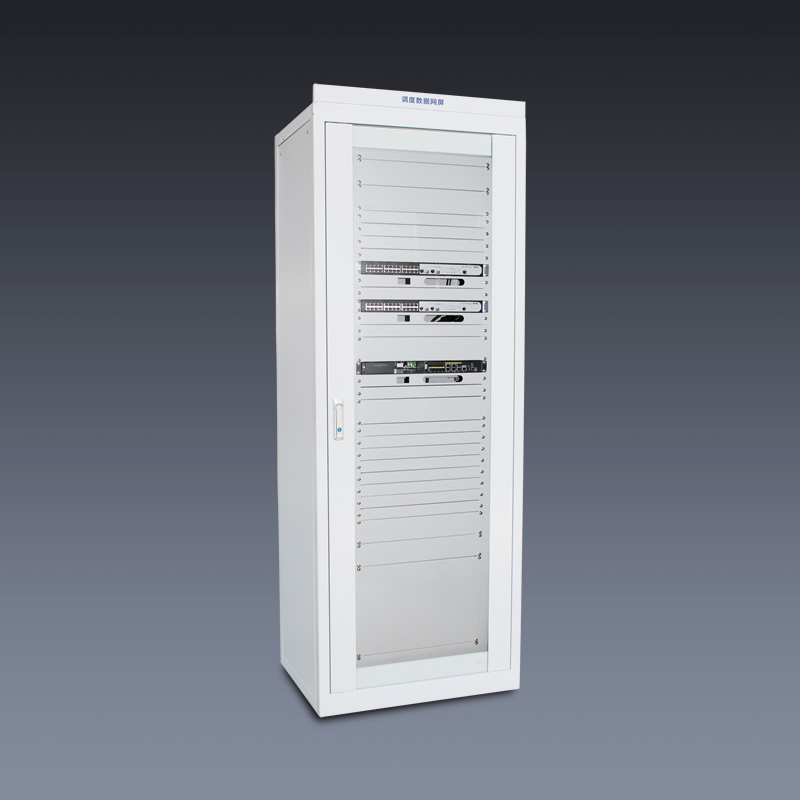

  • 光伏调度数据网屏
  • 所属类别:光伏二次设备
  • 电力调度数据网屏和二次安防屏是安装于光伏二次设备预制舱内,主要是将远动屏需要远传的数据进行进一步加工,从而使其能够以更高的速率和准确率传送到主站,使供电公司调度部门配合接收数据。调度数据网屏主要由工业级以太网交换机、远动通迅装置、规约转换装置、纵相加密装置、光端机等通迅装置组成。
    • 光伏调度数据网概述

      调度数据网屏及二次安防屏可用于光伏电站中,安装于光伏二次预制舱中。光伏调度数据网屏主要由路由器、电力专用纵向加密装置、交换机、屏体及附件组成。光伏调度数据网屏的作用是传输电网自动化信息、调度指挥指令、继电保护与安全自动装置控制信息等。将远传的数据进行进一步加工,从而使其能够以更高的速率和准确率传送到主站,使供电公司调度部门配合接收数据。调调度数据网屏主要作用是将电力自动化数据集中传给供电公司的调度中心集中管理,是电网调度自动化、管理现代化的基础,是确保电网安全、稳定、经济运行的重要手段,是电力系统的重要基础设施,其在协调电力系统发、送、配、用电等组成部分的联合运转及保证电网安全、稳定、可靠的运行方面发挥了重大的作用。

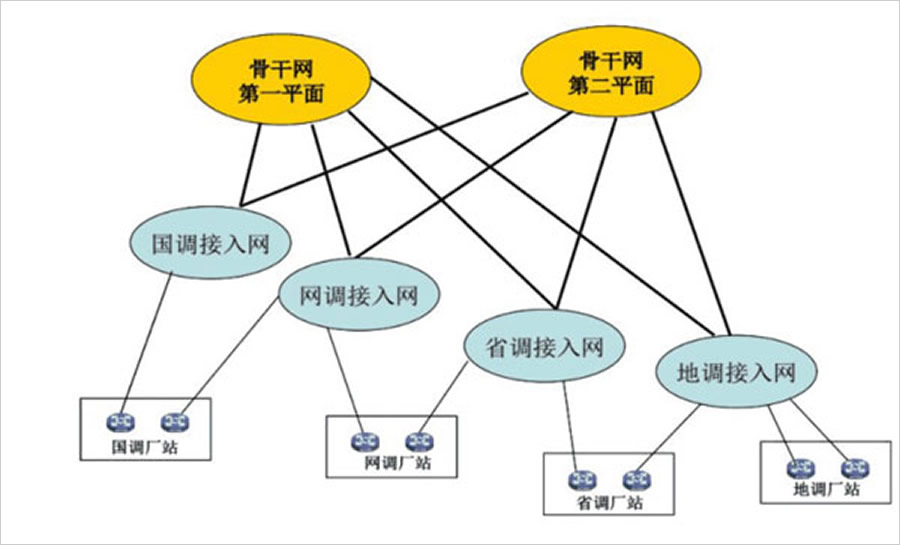

      调度数据网的结构

      调度数据网的结构
      光伏调度数据网是由各级主站节点和变电站节点组成,其作为业务数据传送通道,完成主厂站间的信息传递和交互。调度数据网整体拓扑结构为星型网络,其网络由骨干层和接入层组成,其中,骨干层网络包括调度数据网双平面骨干节点,接入网部分由省级接入网及市级接入网两部分构成。

      光伏调度数据网屏的主要特点 高可靠性
      ■设备本身的可靠性(热插拔、热备用、双电源等)
      ■ 网络设计的可靠性要求较高:关闭任一台设备/断任一条链路网络不能中断
      实时性
      ■低网络延迟
      ■低全网路由收敛时间
      ■网管能够实时反映网络拓扑、故障等的变化

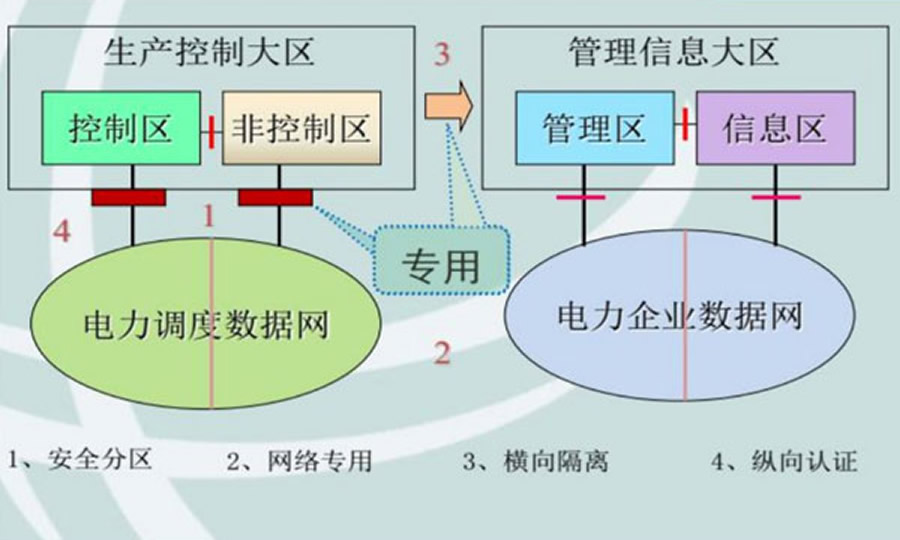

      安全性
      ■安全隔离
      ■设备安全
      ■安全控制和安全监测
      ■ 安全管理

      光伏调度数据网的节点可靠

      调度数据网的节点可靠
      调度数据网核心和骨干节点采用稳定可靠的路由及交换产品,配置双引擎、双电源,保证设备的不间断运行。此外网络中的关键节点采用双机部署模式,避免单点设备故障问题发生。

      调度数据网链路可靠性

      调度数据网链路可靠性
      调度数据网组网拓扑需依据电力通信传输资源,在设计上充分考虑线路冗余,网络核心层与汇聚层设备之间互联采用环网状拓扑结构,网络接入层与汇聚层设备互连采用双上行链路,以确保网络健壮性。
